デアゴスティーニ　週刊「Honda NSX-R」を作る第30号

-
第30号の紹介と組み立て。
箱表紙がないので冊子を表紙代わりに。

第30号の内容物。
冊子。
記事は以下。
  • Legendary Story「NSXのメカニズム 前進キャノピー・デザインと空力」
  • NSX Racing Spirit「NSX GT勢が盤石のレース展開で1-2フィニッシュ」
  • NSX Topics「1300ccとは思えない加速力「HONDA 1300/1300クーペ」」
冊子裏面で今号のパーツ紹介と次号のパーツ予告。


今号のパーツはエンジンルーム・左サイドパネル、リレーボックスブラケット。


ビニール梱包から出したパーツ類とネジ類。

以降、組み立て。
左サブフレームにリレーボックスブラケットを取り付ける。


裏からネジ留め後の画。
ブラケットの方向に注意。


第29号で組み立てたセンターバルクヘッドに左サブフレームを取り付ける。


裏からネジ留め後の画。


第29号で保管してたビニールパイプを110mmの長さで2本切る。


第29号で組み立てたエンジンにビニールパイプを差し込む。


差し込み後の画。
差し込む位置に注意。

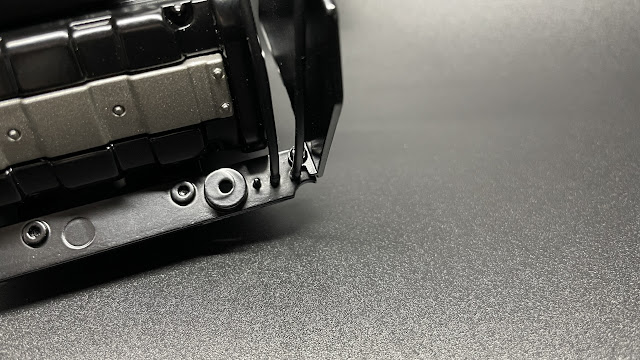

エンジンルーム・右アンダーパネルにビニールパイプを通す。
通す穴の位置に注意。


もう1本のビニールパイプを差し込む。


エンジンルーム・右アンダーパネルにビニールパイプを通す。


完成。

今号はここまで。
