デアゴスティーニ 週刊「Honda NSX-R」を作る第64号

第64号の紹介と組み立て。

箱表紙がないので冊子を表紙代わりに。

第64号の内容物。

冊子。

記事は以下。

• Legendary Story「Honda スポーツカー列伝 拡大するVTEC搭載車種」

ついに特集記事が一つになっちゃったよ。

冊子裏面で今号のパーツ紹介と次号のパーツ予告。

今号のパーツは左右ヘッドライトサポートバー、右ヘッドライトストッパー、各種コード類。

ビニール梱包から出したパーツ類とネジ類。

以降、組み立て。

第2号で組み立てた右リトラクタブルヘッドライトのベースを外す。

裏のネジ2ヶ所を外す。

外したネジは今後使用しない。

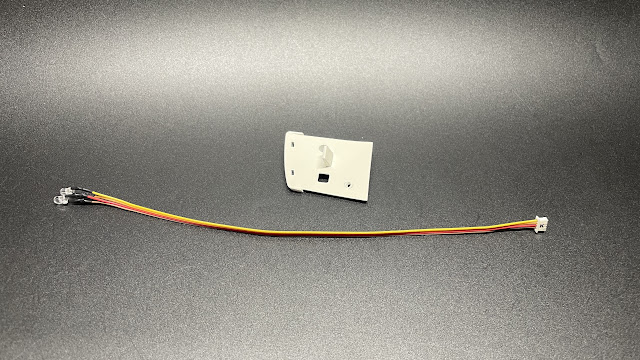

右ヘッドライト用LEDコードのLED本体から90mmまでのコードをさくようにして分ける。

右ヘッドライトベースの穴に右ヘッドライト用LEDコードを通す。

使用するコードの記号は「K」。

コードを通した後の画。

右リトラクタブルヘッドライトのヘッドライトハウジングにLED本体を差し込む。

赤/茶色コードをリトラの外側、黄/橙色コードをリトラの内側に差し込む。

コードを挟み込まないようにしながらヘッドライトベースと組み合わせる。

右リトラクタブルヘッドライトと右ヘッドライトサポートバーを組み合わせる。

コードをヘッドライトサポートバーの窪みに通し、コードがたるまないよう引っ張りながらネジ留め。

同じ要領で左リトラクタブルヘッドライトに左ヘッドライト用LEDコードを取り付ける。

左用のコードの記号は「L」。

リトラクタブルライトスイッチを用意。

コードの記号は写真には写ってないが「C」。

スイッチの端から50mmまでのコードをさくようにして分ける。

第63号で組み立てたシャシーにリトラクタブルライトスイッチを取り付ける。

黄/橙色コードのスイッチを写真のように取り付けネジ留め。

青/緑色コードのスイッチを写真のように取り付けネジ留め。

赤/茶色コードをフロントサブフレームから伸びるモーターのコードと接続する。

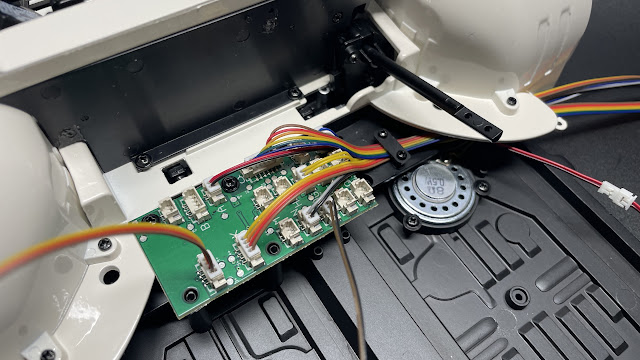

本体プリント基板に右ヘッドライトコード「K」、左ヘッドライトコード「L」、リトラクタブルライトスイッチコード「C」を差し込む。

本体プリント基板の各ソケット横に書かれた記号の位置に対応したコードを差す。

ポジションライトLEDコードとポジションライトコードを接続する。

コードの記号は「E」。

接続後の画。

左フロントウィンカーライトLEDコードと左フロントウィンカーコードを接続する。

コードの記号は「O」。

接続後の画。

同じ要領で右フロントウィンカーライトLEDコードと右フロントウィンカーコードを接続する。

接続後の画。

コードの記号は「N」。

本体プリント基板にポジションライトLEDコード「E」、左フロントウィンカーライトLEDコード「O」、右フロントウィンカーライトLEDコード「N」を差し込む。

差し込み後の写真を撮り忘れた。

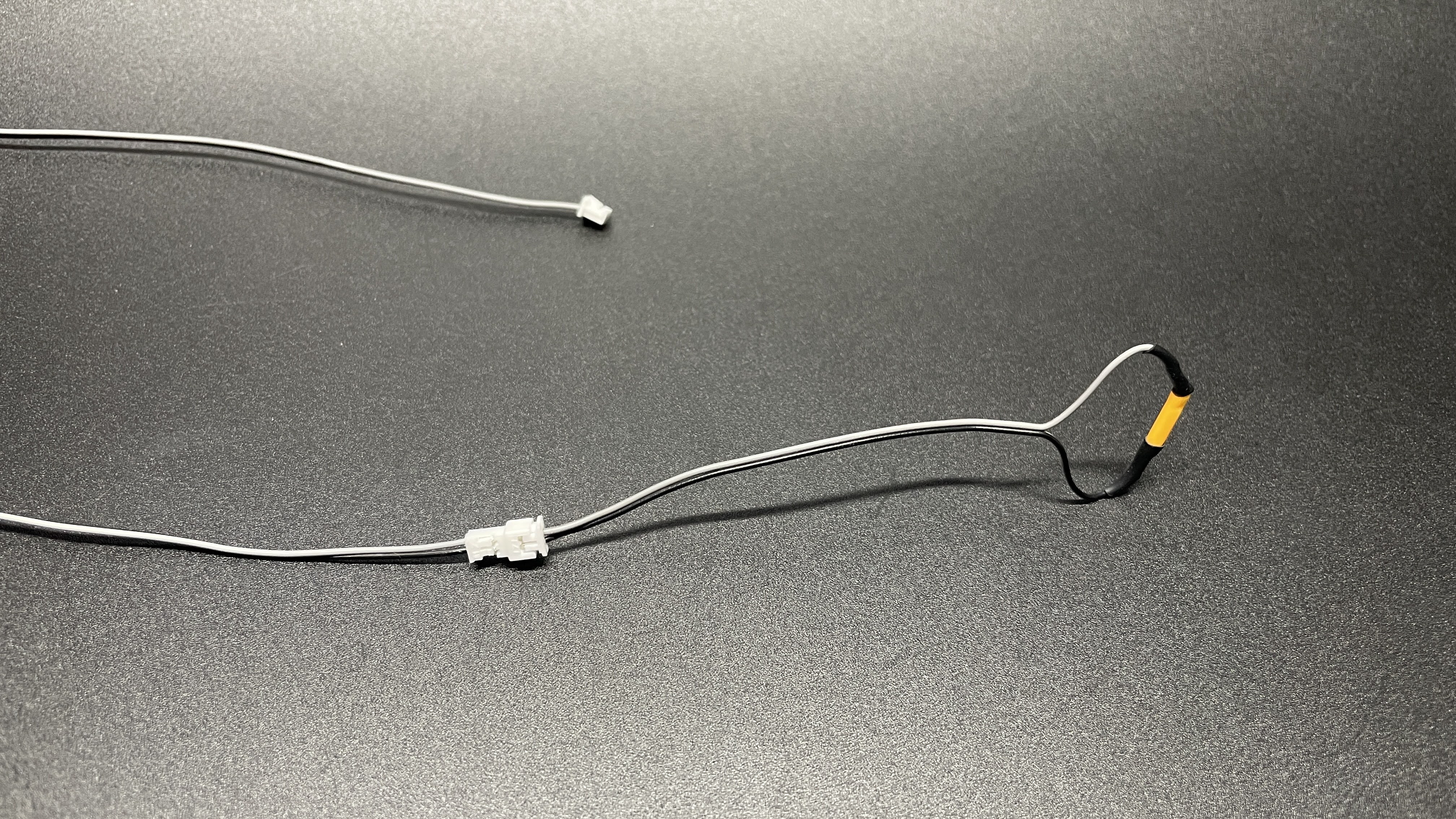

本体プリント基板に電源コードを差し込む。

コードの記号は「A」。

接続後の画。

バッテリーボックスから伸びるコードと電源コードを接続。

左ヘッドライトコード「L」、左フロントウィンカーライトLEDコード「O」以外のコード（A,C,E,N）を束ねてシャシー右側に導き、コードクリップの下側を通してクリップコードをネジ留め。

完成。

右ヘッドライトストッパー、コードクリップ2個、ネジ3本はのちで使用するので保管。

今号はここまで。
