デアゴスティーニ 週刊「Honda NSX-R」を作る第65号

題材「リトラクタブルヘッドライトを設置する」

第65号の紹介と組み立て。

箱表紙がないので冊子を表紙代わりに。

第65号の内容物。

冊子。

記事は以下。

• Legendary Story「Honda スポーツカー列伝 3代目CR-Xデルソル」

今号も特集記事が一つだけだよ。

もう書くことがないんだろうな。

まだ45号もあるのにどうすんだろ？

冊子裏面で今号のパーツ紹介と次号のパーツ予告。

今号のパーツは左右フロントウィンカーライト・ハウジング、各種コード類、ビニールテープ。

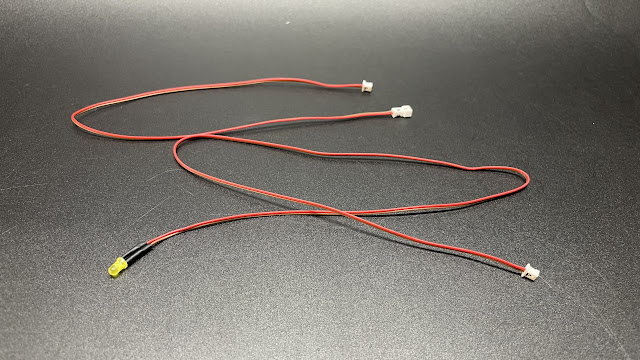

ビニール梱包から出したパーツ類とネジ類。

以降、組み立て。

第64号で組み立てたシャシーと同じく第64号で組み立てたリトラクタブルヘッドライトを組み合わせる。

右ヘッドライトの突起を穴に差し込む。

右ヘッドライトの突起をシャシーの溝に収める。

第64号で保管しておいた右ヘッドライトストッパーをシャシーに取り付ける。

ネジ留め後の画。

ヘッドライトから伸びるコードはシャシーの切れ目から出す。

本体プリント基板から伸びるポジションライトLEDコード（青/白コード「E」）と右フロントウィンカーライトLEDコード（灰/黒コード「N」）の2本を写真のように前方方向に取り回す。

右ヘッドライトLEDコード（4色コード「K」）とリトラクタブルライトスイッチコード（6色コード「C」）の2本を写真のように本体プリント基板方向に取り回す。

第64号で保管しておいたコードクリップをネジ留め。

右ヘッドライトLEDコード（4色コード「K」）とリトラクタブルライトスイッチコード（6色コード「C」）を対応したコードと接続する。

接続後の画。

第64号で組み立てた左リトラクタブルヘッドライトのをシャシーに取り付ける。

左ヘッドライトLEDコード（4色コード「L」）を本体プリント基板から伸びる4色コードと接続し、同じく本体プリント基板から伸びる左フロントウィンカーライトLEDコード（茶/黒コード「O」）の2本を写真のように前方方向に取り回す。

第64号で保管しておいたコードクリップをネジ留め。

写真の撮り忘れのため写真はなし。

左ヘッドライトの突起を穴に差し込む。

左ヘッドライトの突起をシャシーの溝に収める。

第64号で保管しておいた左ヘッドライトストッパーをシャシーに取り付ける。

ネジ留め後の画。

ドアスイッチコード（コード記号「B」）をさくようにして分ける。

ドアスイッチ2本をドアスイッチコードと接続する。

接続後の画。

インテリアライトLEDコードとインテリアライトコードを接続する。

コードの記号は「D」。

接続後の画。

テールライトLEDコードとテールライトコードを接続する。

コードの記号は「R」。

接続後の画。

テールライト/ブレーキライトLEDコードとテールライト/ブレーキライトコードを接続する。

コードの記号は「Q」。

接続後の画。

ハイマウントライトLEDコードとハイマウントライトコードを接続する。

コードの記号は「H」。

接続後の画。

左リアウィンカーライトLEDコードと左リアウィンカーライトコードを接続する。

コードの記号は「P」。

接続後の画。

右リアウィンカーライトLEDコードと右リアウィンカーライトコードを接続する。

コードの記号は「M」。

接続後の画。

ライセンスプレートライトLEDコードとライセンスプレートライトコードを接続する。

コード記号は「J」。

接続後の画。

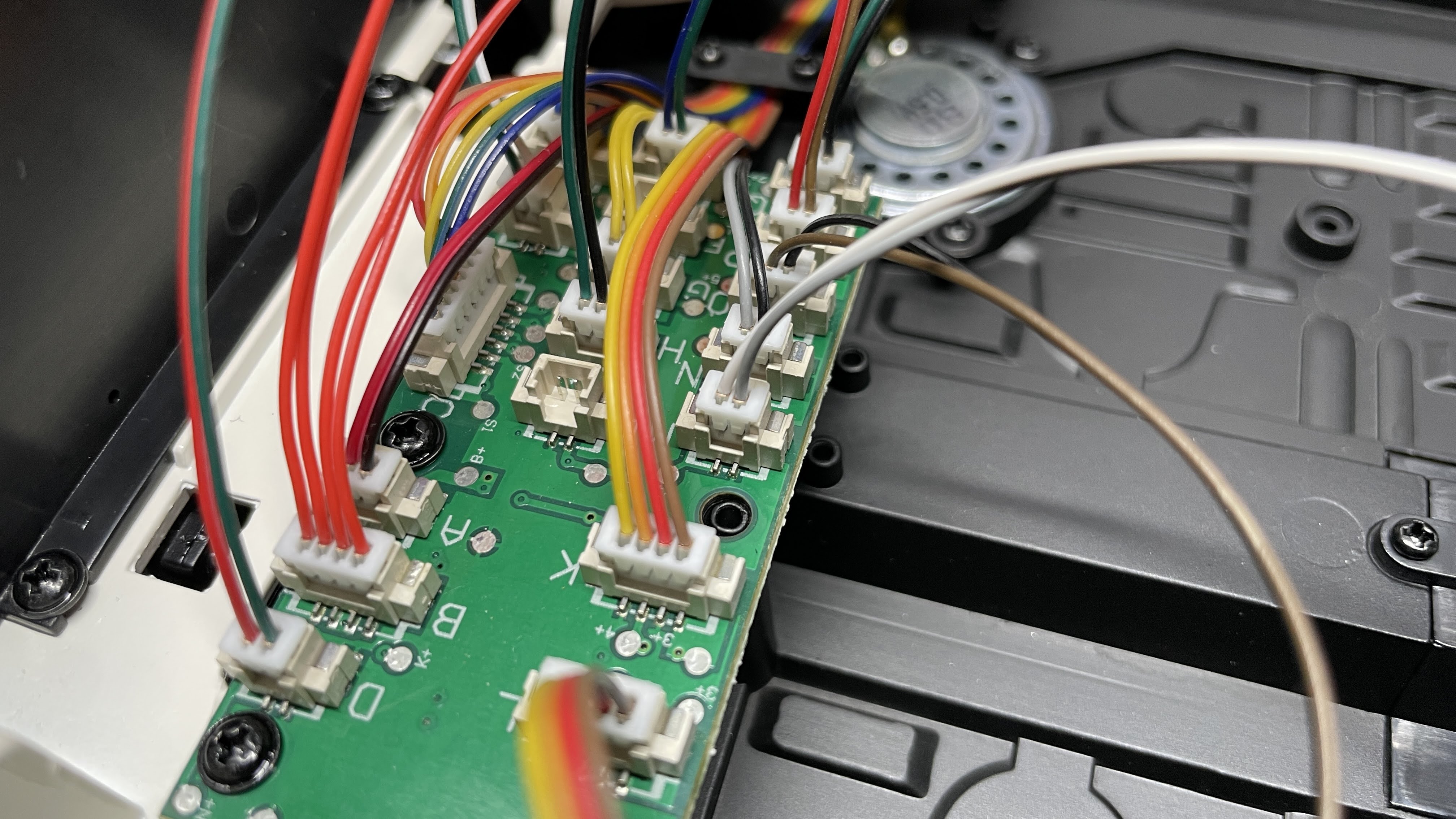

すべてのコードを本体プリント基板にプリントされた記号のソケットに差し込む。

左ヘッドライトコード「L」、左フロントウィンカーライトLEDコード「O」、ドアスイッチコード「B」以外のコード7本（D,H,J,M,P,Q,R）をシャシー右側へ導く。

シャシー右側に導いたコードをコードクリップで固定する。

コードクリップで固定時、電源コード「A」も一緒に束ねネジ留め。

第53号で組み立てたフロアーパンをシャシーと組み合わせる。

コードを挟み込まないよう注意しながら組み合わせ、裏からネジ留め。

フロアーパンから伸びる赤/白色コード「F」を本体プリント基板に接続する。

接続後の画。

フロアーパンから伸びる黒/黒色コード「I」を本体プリント基板に接続する。

接続後の画。

ステアリングピニオンとステアリングコラムを接続する。

ネジ留め後の画。

完成。

今号はここまで。

ついにシャシーとフロアーパンが組み合わさった。

さらにクルマらしくなってきたぜ。

左右フロントウィンカーライトハウジング、ビニールテープ、ネジ2本はのちで使用するので保管。
